Urutan Kabel UTP, STRAIGHT atau CROSS
Apakah kalian sudah mengerti dan mengetahuinya bagaimana komputer bisa terhubung satu sama lain, kenapa komputer di sekolah,kampus,atau di tempat kerja pun bisa saling sharing data tanpa adanya internet. Karena komputer-komputer tersebut terhubung satu sama lain dengan kabel UTP menggunakan jaringan LAN.
Kita ambil satu contoh, misalkan di sebuah sekolah.
Guru mempunyai data ataupun mempunyai file ebook yang harus di bagi ke murid-murid nya,masing-masing dari murid tersebut sudah berada didepan komputer yang sudah di setting untuk bisa berbagi data/fil,komputer-komputer tersebut sudah saling terhubung ke LAN satu sama lain dengan kabel UTP dan Hub / Switch.Maka murid-murid tersebut tinggal menuju IP Address / nama komputer guru tersebut.
Maka penjelasan di atas adalah tentang sharing data menggunakan kabel UTP.
Apasih kabel UTP itu ? UTP ( Unshhielded Twisted Pair ) adalah jenis dari kabel yang dibuat dengan bahan penghantar tembaga, dan memiliki isolasi dari bahan plastik, terbungkus dengan bahan isolasi yang bisa melindungi dari api ataupun kerusakan fisik.
Kabel UTP ini terdiri dari 4 pasang inti dari kabel yang saling melibet/berbelit, masing-masing dari kabel memiliki warna dan kode yang berbeda. Kabel ini menjadi bagian penting dari sebuah jaringan dan juga kabel ini yang sangat relatif murah.
Kita ambil satu contoh, misalkan di sebuah sekolah.
Guru mempunyai data ataupun mempunyai file ebook yang harus di bagi ke murid-murid nya,masing-masing dari murid tersebut sudah berada didepan komputer yang sudah di setting untuk bisa berbagi data/fil,komputer-komputer tersebut sudah saling terhubung ke LAN satu sama lain dengan kabel UTP dan Hub / Switch.Maka murid-murid tersebut tinggal menuju IP Address / nama komputer guru tersebut.
Maka penjelasan di atas adalah tentang sharing data menggunakan kabel UTP.
Apasih kabel UTP itu ? UTP ( Unshhielded Twisted Pair ) adalah jenis dari kabel yang dibuat dengan bahan penghantar tembaga, dan memiliki isolasi dari bahan plastik, terbungkus dengan bahan isolasi yang bisa melindungi dari api ataupun kerusakan fisik.
Kabel UTP ini terdiri dari 4 pasang inti dari kabel yang saling melibet/berbelit, masing-masing dari kabel memiliki warna dan kode yang berbeda. Kabel ini menjadi bagian penting dari sebuah jaringan dan juga kabel ini yang sangat relatif murah.
Di atas adalah bentuk kabel UTP dan susunan untuk menghubungkan komputer ke komputer ataupun komputer ke hub / switch.
Agar komputer bisa terhubung satu sama lain ke komputer lainnya dibutuhkan susunan kabel.Ada dua susunan tersebut agar bisa terhubung satu sama lain yaitu STRAIGHT dan CROSS.

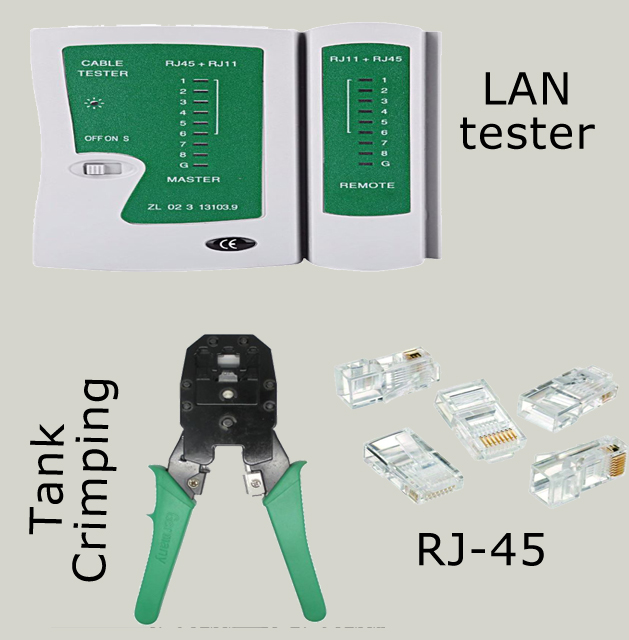

Untuk membuat sebuah susunan kabel straight ataupun cross kita membutuhkan bahan-bahan lainnya,agar bisa membuat sebuah susunan dan bisa terhubung.Yaitu.
- Tank Crimping, digunakan untuk mengupas kabel ataupun memotong kabel UTP
- RJ-45, fungsinya sebagai penghubung konektor kabel eth(ethernet), untuk digunakan dalam sebuah jaringan
- LAN Tester, dipakai sebagai alat untuk mengecek kabel UTP yang telah dipasangi RJ-45 ataupun RJ-11, sehingga saat dipasang ke LAN Card dapat berfungsi dengan baik.
karna tanpa ketiga bahan di kita tidak bisa membuat susunan kabel straight ataupun cross.
Sekarang saatnya kita akan membuat susunan/urutan kabel straight ataupun cross.

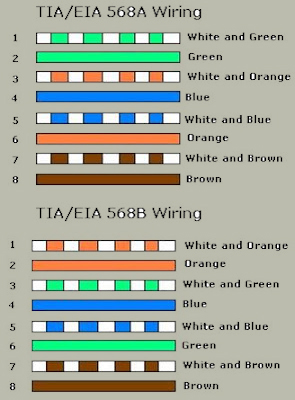

Lihat gambar
. Susunan Kabel Straight
- Putih Orange
- Orange
- Putih Hijau
- Biru
- Putih Biru
- Hijau
- Putih Coklat
- Coklat
Untuk susunan kabel Straight, kedua ujung kabel menggunakan susunan yang sama
Susunan Kabel Cross
Ujung kabel
- Putih Hijau
- Hijau
- Putih Orange
- Biru
- Putih Biru
- Orange
- Putih Coklat
- Coklat
Ujung Kabel lainnya
- Putih Orange
- Orange
- Putih Hijau
- Biru
- Putih Biru
- Hijau
- Putih Coklat
- Coklat
Untuk urutan menggunakan susunan Kabel Cross berbeda dengan susunan kabel stright, ujung kabel menggunakan susunan kabel cross dan ujung kabel lainnya menggunakan susunan kabel straight.
